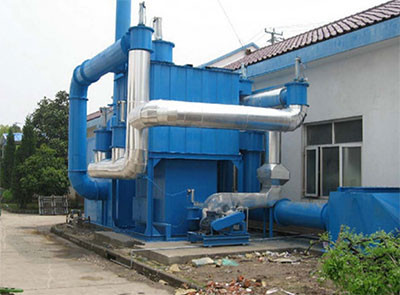

一、催化燃烧处理塔概述：

催化燃烧处理广泛用于石油、化工、橡胶、涂装、印刷等行业车间里挥发出的有害有机废气净化处理中，苯类，醇类，醚类等有机废气均能净化。该装置系统设计完整，附属设备配套齐全，净化效率高，自动化程度高。它能有效地净化车间环境、消除污染、改善劳动操作条件，确保工人身体健康，并能解决二次污染。最适用于低浓度（50~1000ppm）且回收经济价值不大，不宜采用吸附回收处理的有机废气，尤其对大风量的处理场合，均可获得满意的经济效益和社会效益。

二、产品优点：

1、设计原理先进，用材独特，性能稳定，结构简单，安全可靠，节能省力，无二次污染。设备占地面积小，重量轻。

2、采用窝蜂陶瓷状为载体的贵金属催化剂，阻力小，活性高。当有机蒸汽浓度达到2000ppm以上时，可维持自燃。

3、耗电量小，由于床层阻力小，用低压风机就可以工作，耗电少，噪音低。

4、吸附有机物废气的活性炭层，用催化燃烧后的废气进行脱附再生，吸附后的气体再送催化燃烧室进行净化，不需外部能量，运行费用低，节能效果显著。

三、结构：

催化燃烧系统含：热交换器，催化燃烧净化器（加热箱+催化反应室），缓冲箱

四、工作原理：

该工艺主要采用高效催化剂，废气在催化剂作用下发生氧化反应，生成无毒无味的二氧化碳（CO2）和水（H2O）；
其独特的高效换热系统保证了余热的有效回收，当废气浓度达到一定程度时，换热系统能使有机废气加热到催化氧化反应的起始温度，无需电加热，通过自身热量平衡处理有机废气。

该装置是将浓缩的有机废气引入主要设备。有机废气经内装加热装置从活性炭层中将有机物分离后，通过催化剂的作用分解成水和二氧化碳，同时释放能量，由热交换装置置换能量，用于维护设备自燃的能源。

当催化床温度达到250～300℃时，催化燃烧床开始反应，利用废气燃烧产生的热空气循环使用，此时电加热停止，不需要外加热，单床脱附，脱附时间为2~3小时，设定时间活性炭吸附箱定时自动切换脱附，内部装填的陶瓷蜂窝体贵金属催化剂使用寿命为8000小时。整个脱附系统采用多点温度控制，保证脱附效果的稳定。

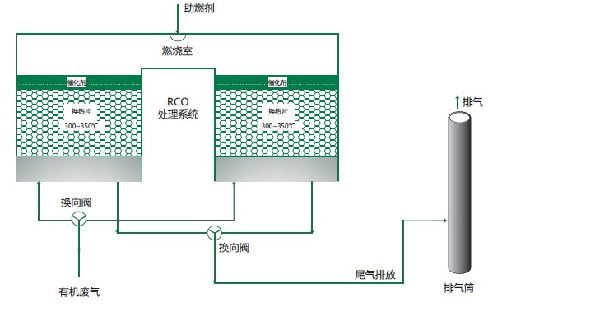

五、工作原理图

六、适用范围

印刷、汽车、电子、五金等行业烘烤固化炉排放的小风量、中高浓度
